一、项目背景：

xxl-job是一款非常优秀的任务调度中间件，轻量级、使用简单、支持分布式等优点，让它广泛应用在我们的项目中，解决了不少定时任务的调度问题。

我们都知道，在使用过程中需要先到xxl-job的任务调度中心页面上，配置执行器executor和具体的任务job，这一过程如果项目中的定时任务数量不多还好说，如果任务多了的话还是挺费工夫的。

假设项目中有上百个这样的定时任务，那么每个任务都需要走一遍绑定jobHander后端接口，填写cron表达式这个流程…

于是出于功能优化（偷懒）这一动机，有没有什么方法能够告别xxl-job的管理页面，能够让我不再需要到页面上去手动注册执行器和任务，实现让它们自动注册到调度中心呢。

二、分析：

分析一下，其实我们要做的很简单，只要在项目启动时主动注册executor和各个jobHandler到调度中心就可以了，流程如下：

image-20231106134020383

有的小伙伴们可能要问了，我在页面上创建执行器的时候，不是有一个选项叫做自动注册吗，为什么我们这里还要自己添加新执行器？

其实这里有个误区，这里的自动注册指的是会根据项目中配置的xxl.job.executor.appname，将配置的机器地址自动注册到这个执行器的地址列表中。但是如果你之前没有手动创建过执行器，那么是不会给你自动添加一个新执行器到调度中心的。

既然有了想法咱们就直接开干，先到github上拉一份xxl-job的源码下来：

https://github.com/xuxueli/xxl-job

整个项目导入idea后，先看一下结构:

结合着文档和代码，先梳理一下各个模块都是干什么的：

  • xxl-job-admin：任务调度中心，启动后就可以访问管理页面，进行执行器和任务的注册、以及任务调用等功能了
  • xxl-job-core：公共依赖，项目中使用到xxl-job时要引入的依赖包
  • xxl-job-executor-samples：执行示例，分别包含了springboot版本和不使用框架的版本

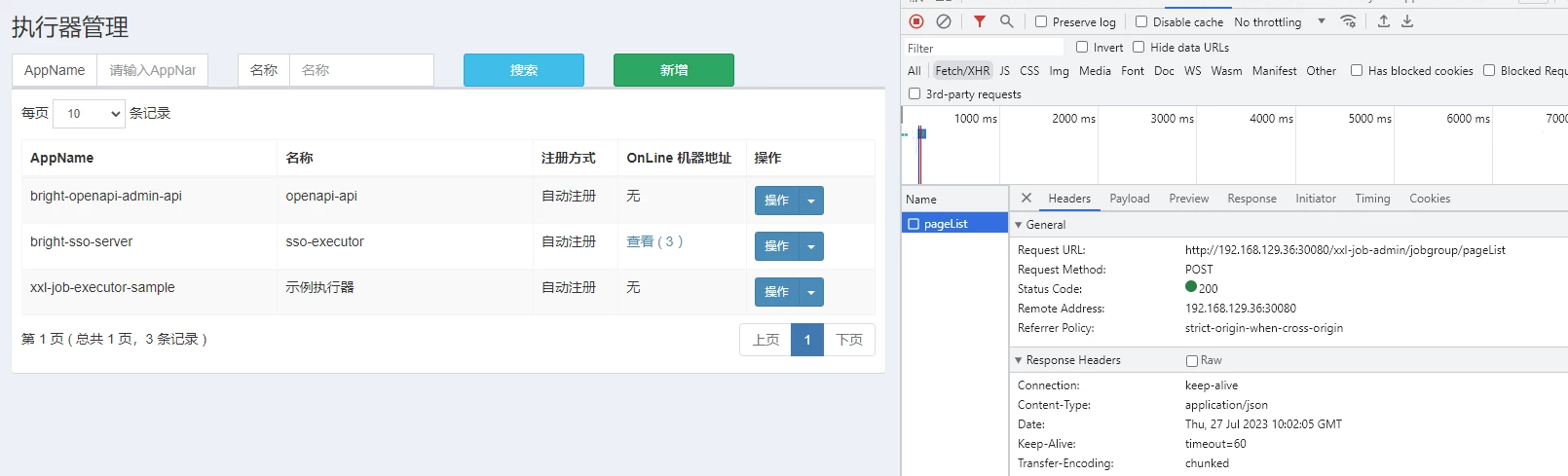

为了弄清楚注册和查询executor和jobHandler调用的是哪些接口，我们先从页面上去抓一个请求看看：

image-20231106134216225

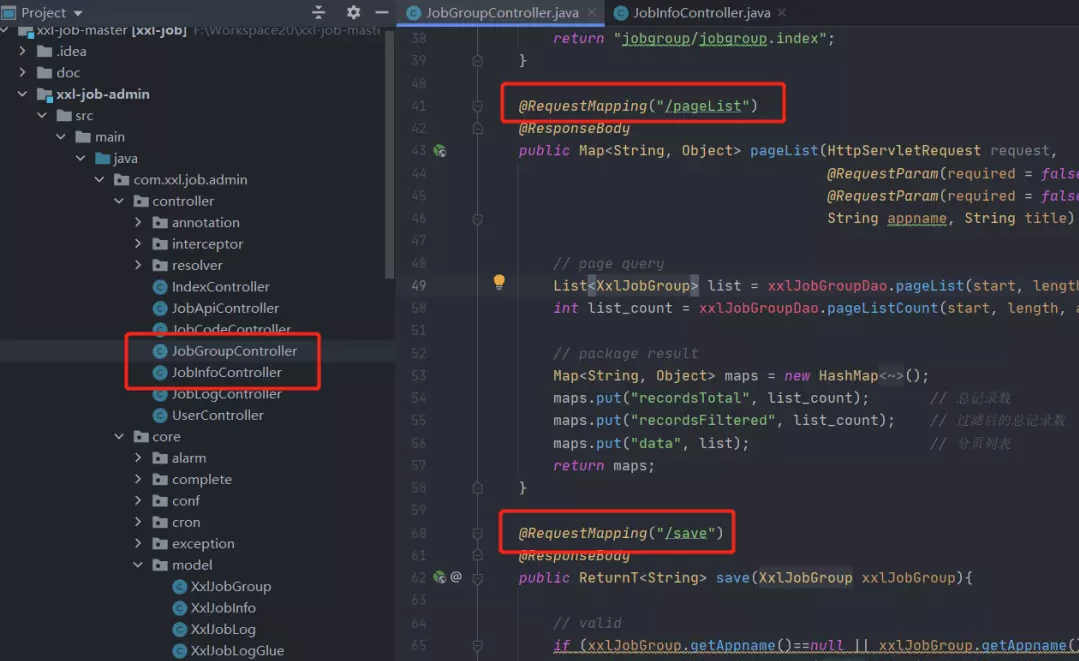

好了，这样就能定位到xxl-job-admin模块中/jobgroup/save这个接口，接下来可以很容易地找到源码位置：

image-20231106134258341

按照这个思路，可以找到下面这几个关键接口：

  • /jobgroup/pageList：执行器列表的条件查询
  • /jobgroup/save：添加执行器
  • /jobinfo/pageList：任务列表的条件查询
  • /jobinfo/add：添加任务

但是如果直接调用这些接口，那么就会发现它会跳转到xxl-job-admin的的登录页面

其实想想也明白，出于安全性考虑，调度中心的接口也不可能允许裸调的。那么再回头看一下刚才页面上的请求就会发现，它在Headers中添加了一条名为XXL_JOB_LOGIN_IDENTITY的cookie：

image-20231106134412832

至于这条cookie，则是在通过用户名和密码调用调度中心的/login接口时返回的，在返回的response可以直接拿到。只要保存下来，并在之后每次请求时携带，就能够正常访问其他接口了。

到这里，我们需要的5个接口就基本准备齐了，接下来准备开始正式的改造工作。

三、改造

我们改造的目的是实现一个starter，以后只要引入这个starter就能实现executor和jobHandler的自动注册，要引入的关键依赖有下面两个：

1
2
3
4
5
6
7
8
9
10
<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-autoconfigure</artifactId>
</dependency>
<!-- xxl-job-core -->
<dependency>
    <groupId>com.xuxueli</groupId>
    <artifactId>xxl-job-core</artifactId>
    <version>${xxl-job.version}</version>
</dependency>

1.接口调用

在调用调度中心的接口前，先把xxl-job-admin模块中的XxlJobInfo和XxlJobGroup这两个类拿到我们的starter项目中，用于接收接口调用的结果。

登录接口

创建一个JobLoginService，在调用业务接口前，需要通过登录接口获取cookie，并在获取到cookie后，缓存到本地的Map中。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
private final Map<String,String> loginCookie=new HashMap<>();

public void login() {
    String url=adminAddresses+"/login";
    HttpResponse response = HttpRequest.post(url)
            .form("userName",username)
            .form("password",password)
            .execute();
    List<HttpCookie> cookies = response.getCookies();
    Optional<HttpCookie> cookieOpt = cookies.stream()
            .filter(cookie -> cookie.getName().equals("XXL_JOB_LOGIN_IDENTITY")).findFirst();
    if (!cookieOpt.isPresent())
        throw new RuntimeException("get xxl-job cookie error!");

    String value = cookieOpt.get().getValue();
    loginCookie.put("XXL_JOB_LOGIN_IDENTITY",value);
}

其他接口在调用时，直接从缓存中获取cookie，如果缓存中不存在则调用/login接口，为了避免这一过程失败，允许最多重试3次。

1
2
3
4
5
6
7
8
9
10
public String getCookie() {
    for (int i = 0; i < 3; i++) {
        String cookieStr = loginCookie.get("XXL_JOB_LOGIN_IDENTITY");
        if (cookieStr !=null) {
            return "XXL_JOB_LOGIN_IDENTITY="+cookieStr;
        }
        login();
    }
    throw new RuntimeException("get xxl-job cookie error!");
}
执行器接口

创建一个JobGroupService，根据appName和执行器名称title查询执行器列表：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
public List<XxlJobGroup> getJobGroup() {
    String url=adminAddresses+"/jobgroup/pageList";
    HttpResponse response = HttpRequest.post(url)
            .form("appname", appName)
            .form("title", title)
            .cookie(jobLoginService.getCookie())
            .execute();

    String body = response.body();
    JSONArray array = JSONUtil.parse(body).getByPath("data", JSONArray.class);
    List<XxlJobGroup> list = array.stream()
            .map(o -> JSONUtil.toBean((JSONObject) o, XxlJobGroup.class))
            .collect(Collectors.toList());
    return list;
}

我们在后面要根据配置文件中的appName和title判断当前执行器是否已经被注册到调度中心过，如果已经注册过那么则跳过，而/jobgroup/pageList接口是一个模糊查询接口，所以在查询列表的结果列表中，还需要再进行一次精确匹配。

1
2
3
4
5
6
7
8
public boolean preciselyCheck() {
    List<XxlJobGroup> jobGroup = getJobGroup();
    Optional<XxlJobGroup> has = jobGroup.stream()
            .filter(xxlJobGroup -> xxlJobGroup.getAppname().equals(appName)
                    && xxlJobGroup.getTitle().equals(title))
            .findAny();
    return has.isPresent();
}

注册新executor到调度中心：

1
2
3
4
5
6
7
8
9
10
public boolean autoRegisterGroup() {
    String url=adminAddresses+"/jobgroup/save";
    HttpResponse response = HttpRequest.post(url)
            .form("appname", appName)
            .form("title", title)
            .cookie(jobLoginService.getCookie())
            .execute();
    Object code = JSONUtil.parse(response.body()).getByPath("code");
    return code.equals(200);
}
任务接口

创建一个JobInfoService，根据执行器id，jobHandler名称查询任务列表，和上面一样，也是模糊查询：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
public List<XxlJobInfo> getJobInfo(Integer jobGroupId,String executorHandler) {
    String url=adminAddresses+"/jobinfo/pageList";
    HttpResponse response = HttpRequest.post(url)
            .form("jobGroup", jobGroupId)
            .form("executorHandler", executorHandler)
            .form("triggerStatus", -1)
            .cookie(jobLoginService.getCookie())
            .execute();

    String body = response.body();
    JSONArray array = JSONUtil.parse(body).getByPath("data", JSONArray.class);
    List<XxlJobInfo> list = array.stream()
            .map(o -> JSONUtil.toBean((JSONObject) o, XxlJobInfo.class))
            .collect(Collectors.toList());

    return list;
}

注册一个新任务，最终返回创建的新任务的id：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
public Integer addJobInfo(XxlJobInfo xxlJobInfo) {
    String url=adminAddresses+"/jobinfo/add";
    Map<String, Object> paramMap = BeanUtil.beanToMap(xxlJobInfo);
    HttpResponse response = HttpRequest.post(url)
            .form(paramMap)
            .cookie(jobLoginService.getCookie())
            .execute();

    JSON json = JSONUtil.parse(response.body());
    Object code = json.getByPath("code");
    if (code.equals(200)){
        return Convert.toInt(json.getByPath("content"));
    }
    throw new RuntimeException("add jobInfo error!");
}

2、创建新注解

在创建任务时，必填字段除了执行器和jobHandler之外，还有任务描述、负责人、Cron表达式、调度类型、运行模式。在这里，我们默认调度类型为CRON、运行模式为BEAN，另外的3个字段的信息需要用户指定。

因此我们需要创建一个新注解@XxlRegister，来配合原生的@XxlJob注解进行使用，填写这几个字段的信息：

1
2
3
4
5
6
7
8
9
@Target({ElementType.METHOD})
@Retention(RetentionPolicy.RUNTIME)
public @interface XxlRegister {
    String cron();
    String jobDesc() default "default jobDesc";
    String author() default "default Author";
    int triggerStatus() default 0;
    String executorRouteStrategy() default "ROUND";
}

最后，额外添加了triggerStatus属性和executorRouteStrategy ，表示任务的默认调度状态，0为停止状态，1为运行状态和调度策略默认为轮询ROUND，FIRST为第一个。

3、自动注册核心

基本准备工作做完后，下面实现自动注册执行器和jobHandler的核心代码。核心类实现ApplicationListener接口，在接收到ApplicationReadyEvent事件后开始执行自动注册逻辑。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
@Component
public class XxlJobAutoRegister implements ApplicationListener<ApplicationReadyEvent>,
        ApplicationContextAware {
    private static final Log log =LogFactory.get();
    private ApplicationContext applicationContext;
    @Autowired
    private JobGroupService jobGroupService;
    @Autowired
    private JobInfoService jobInfoService;

    @Override
    public void setApplicationContext(ApplicationContext applicationContext) throws BeansException {
        this.applicationContext=applicationContext;
    }

    @Override
    public void onApplicationEvent(ApplicationReadyEvent event) {
        addJobGroup();//注册执行器
        addJobInfo();//注册任务
    }
}

自动注册执行器的代码非常简单，根据配置文件中的appName和title精确匹配查看调度中心是否已有执行器被注册过了，如果存在则跳过，不存在则新注册一个：

1
2
3
4
5
6
7
private void addJobGroup() {
    if (jobGroupService.preciselyCheck())
        return;

    if(jobGroupService.autoRegisterGroup())
        log.info("auto register xxl-job group success!");
}

自动注册任务的逻辑则相对复杂一些，需要完成：

  • 通过applicationContext拿到spring容器中的所有bean，再拿到这些bean中所有添加了@XxlJob注解的方法
  • 对上面获取到的方法进行检查，是否添加了我们自定义的@XxlRegister注解，如果没有则跳过，不进行自动注册
  • 对同时添加了@XxlJob和@XxlRegister的方法，通过执行器id和jobHandler的值判断是否已经在调度中心注册过了，如果已存在则跳过
  • 对于满足注解条件且没有注册过的jobHandler，调用接口注册到调度中心

具体代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
private void addJobInfo() {
    List<XxlJobGroup> jobGroups = jobGroupService.getJobGroup();
    XxlJobGroup xxlJobGroup = jobGroups.get(0);

    String[] beanDefinitionNames = applicationContext.getBeanNamesForType(Object.class, false, true);
    for (String beanDefinitionName : beanDefinitionNames) {
        Object bean = applicationContext.getBean(beanDefinitionName);

        Map<Method, XxlJob> annotatedMethods  = MethodIntrospector.selectMethods(bean.getClass(),
                new MethodIntrospector.MetadataLookup<XxlJob>() {
                    @Override
                    public XxlJob inspect(Method method) {
                        return AnnotatedElementUtils.findMergedAnnotation(method, XxlJob.class);
                    }
                });
        for (Map.Entry<Method, XxlJob> methodXxlJobEntry : annotatedMethods.entrySet()) {
            Method executeMethod = methodXxlJobEntry.getKey();
            XxlJob xxlJob = methodXxlJobEntry.getValue();

            //自动注册
            if (executeMethod.isAnnotationPresent(XxlRegister.class)) {
                XxlRegister xxlRegister = executeMethod.getAnnotation(XxlRegister.class);
                List<XxlJobInfo> jobInfo = jobInfoService.getJobInfo(xxlJobGroup.getId(), xxlJob.value());
                if (!jobInfo.isEmpty()){
                    //因为是模糊查询，需要再判断一次
                    Optional<XxlJobInfo> first = jobInfo.stream()
                            .filter(xxlJobInfo -> xxlJobInfo.getExecutorHandler().equals(xxlJob.value()))
                            .findFirst();
                    if (first.isPresent())
                        continue;
                }

                XxlJobInfo xxlJobInfo = createXxlJobInfo(xxlJobGroup, xxlJob, xxlRegister);
                Integer jobInfoId = jobInfoService.addJobInfo(xxlJobInfo);
            }
        }
    }
}

4、自动装配

创建一个配置类，用于扫描bean：

1
2
3
4
@Configuration
@ComponentScan(basePackages = "com.xxl.job.plus.executor")
public class XxlJobPlusConfig {
}

将它添加到META-INF/spring.factories文件：

1
2
org.springframework.boot.autoconfigure.EnableAutoConfiguration=\
  com.xxl.job.plus.executor.config.XxlJobPlusConfig

到这里starter的编写就完成了，可以通过maven发布jar包到本地或者私服：

1
mvn clean install/deploy

四、使用

基于springboot项目，引入我们在上面打好的包：

1
2
3
4
5
<dependency>
    <groupId>com.hsyk</groupId>
    <artifactId>xxljob-autoregister-spring-boot-starter</artifactId>
    <version>0.0.1</version>
</dependency>

在application.yml中配置xxl-job的信息，首先是原生的配置内容：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
xxl:
  job:
    accessToken: default_token
    admin:
      addresses: http://192.168.129.36:30080/xxl-job-admin
      password: 123456
      username: admin
    executor:
      address:
      appname: bright-sso-server
      ip:
      logpath:
      logretentiondays: 30
      port: 9999
      #执行器名称
      title: sso-executor

其中包含starter要求的新配置内容：

1
2
3
4
5
6
# admin用户名
username: admin
# admin 密码
password: 123456
# 执行器名称
title: sso-executor

完成后在代码中配置一下XxlJobSpringExecutor，然后在测试接口上添加原生@XxlJob注解和我们自定义的@XxlRegister注解：

1
2
3
4
5
6
7
8
9
10
@XxlJob("demoJobHandler")
@XxlRegister(cron = "0 0 0 * * ? *",author = "fanxin",jobDesc = "测试job")
public void demoJobHandler() throws Exception {
    XxlJobHelper.log("XXL-JOB, Hello World.");
    for (int i = 0; i < 5; i++) {
        XxlJobHelper.log("beat at:" + i);
        TimeUnit.SECONDS.sleep(2);
    }
    // default success
}

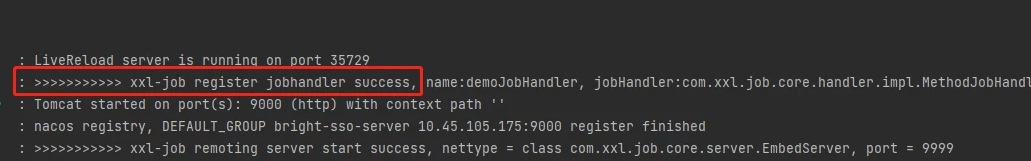

启动项目，可以看到执行器自动注册成功

image-20231106155820182

再打开调度中心的任务管理页面，可以看到同时添加了两个注解的任务也已经自动完成了注册

image-20231106155847071

image-20231106155903340
